英集芯IP5901手電筒方案,可進行軟件調整_聚泉鑫

2024-01-02 14:19      英集芯IP5901   手電筒方案,可進行軟件調整    瀏覽次數:()

一、IP5901概述


IP5901是一款集成 5V 升壓轉換,鋰電池充電管理及負端 NMOS管的8-bit MCU。產品特性如下:

兼容 8051 指令集內核;

存儲資源:5K Byte OTP ROM /256 Byte RAM;

內部32KHz/12MHz RC振蕩器;

16位定時器Timer0/Timer1/Timer2,其中Timer1/Timer可工作在PWM模式,輸出到6個IO口;

Charger:最大 500mA 線性充電,支持4.20V/4.30V/4.35V/4.4V電池,支持自動再充電功能;

Boost:最大 800mA 同步升壓轉換,升壓4.6V~5.2V可調,效率高達93%;

IO口資源:支持最多 9個IO 口;

集成兩路NMOS:MOS電阻0.4Ω~12.8Ω可調,額定電流300mA,峰值電流500mA,耐壓10V,結合NMOS電流檢測與PWM,可實現恒功率控制;

多重保護/高可靠性:ESD 4KV,VIN瞬態耐壓高達15V,具有整機過溫保護,輸入過壓/過充保護,輸出過流/短路保護。


二、手電筒應用方案

結合IP5901特性,可以用于手電簡方案,實現BOM最簡,可進行軟件調整,達成不同的具體需求。

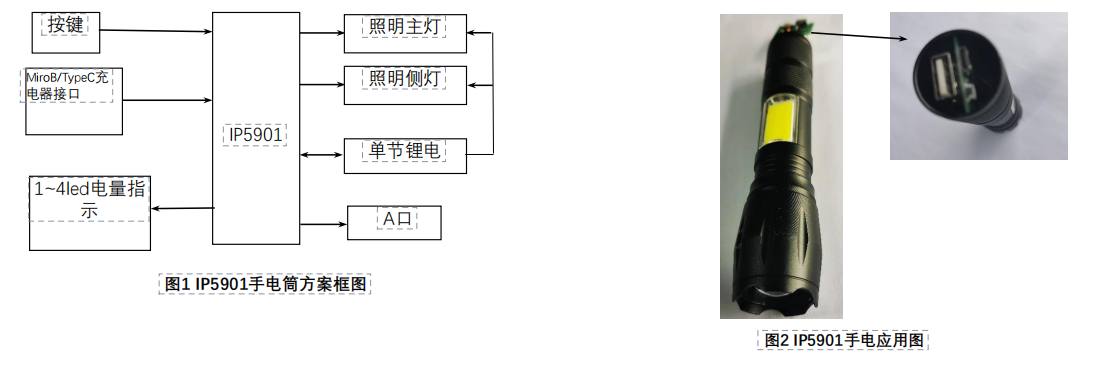

如圖1所示,手電簡方案主要包括兩不照明燈,一般驅動電流在300mA主要,可利用IP5901內置MOS直接驅動,通過按鍵調節PWM,切換不同的模式和亮度,充電器輸入通過IP5901對鯉電充電,當外部用電設備,例如手機等通過充電線連接到A口,A口可對手機進行充電。另外1P5901可根據實際情況對電量計和電量指示進行軟件編程。如圖2所示,IP5901整體BOM簡潔,PCBA比A口略寬。


三、典型手電簡原理圖及BOM

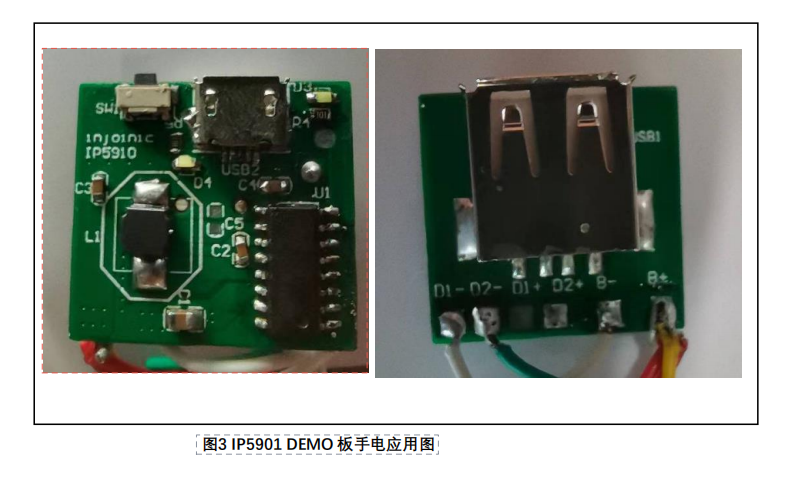

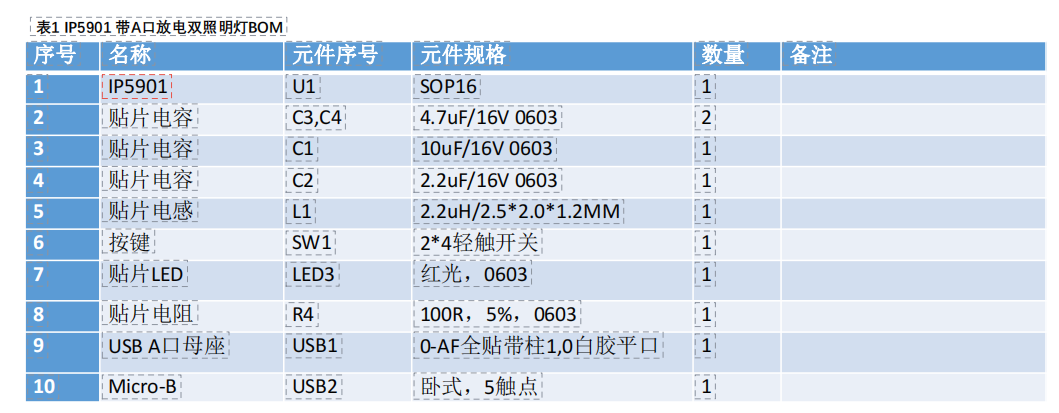

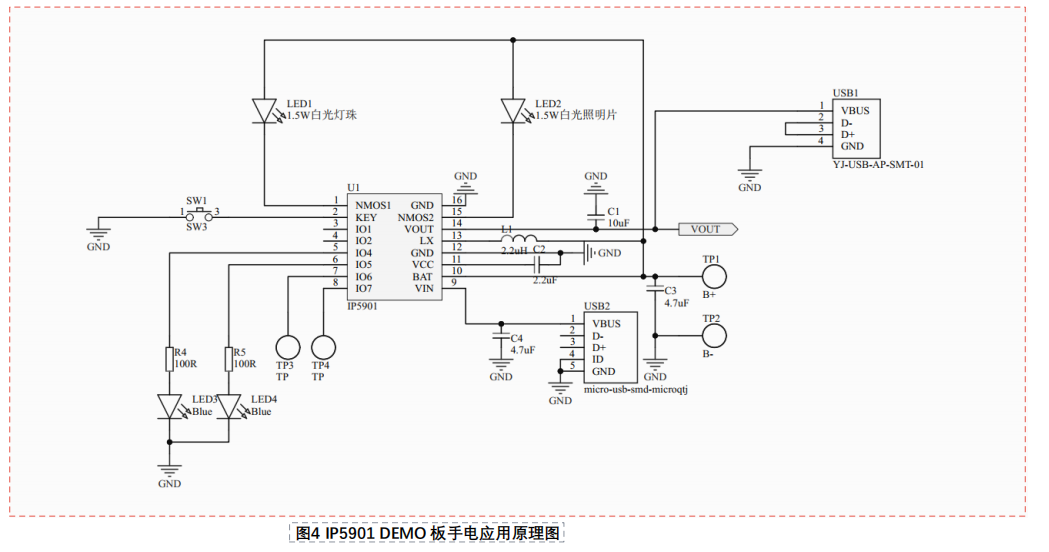

由于IP5901高度集成MOS,充放電管理,ADC,PWM等,較傳統方案MCU+線性充放電ICHMOS管,集成度高,可擴展性強。圖3為方案功能說明圖。典型BOM如表1所示。
