英集芯IP2913H芯片USB-C to DP雙向線纜可自動識別
2023-12-29 16:06 英集芯IP2913H芯片 USB-C to DP雙向線纜可自動識別 瀏覽次數：（）
英集芯

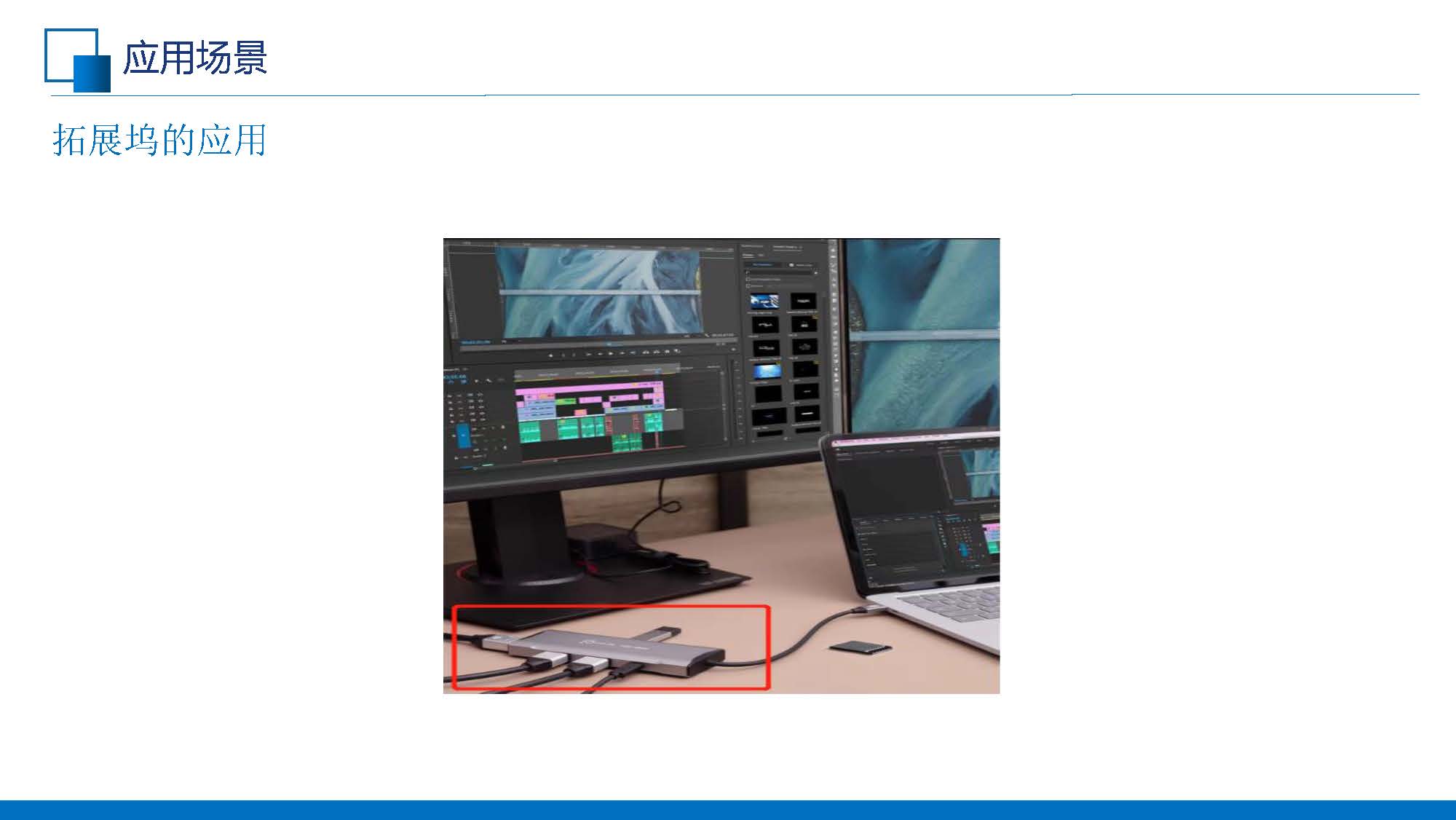

一、應用場景
DisplayPort和HDMI是兩種常見的可以同時發送音視頻信號的接口。HDMI(High Definition Multimedia Interface)是HDMI協會推出的高清多媒體接口規范，獲得授權后才能使用。
二、方案設計

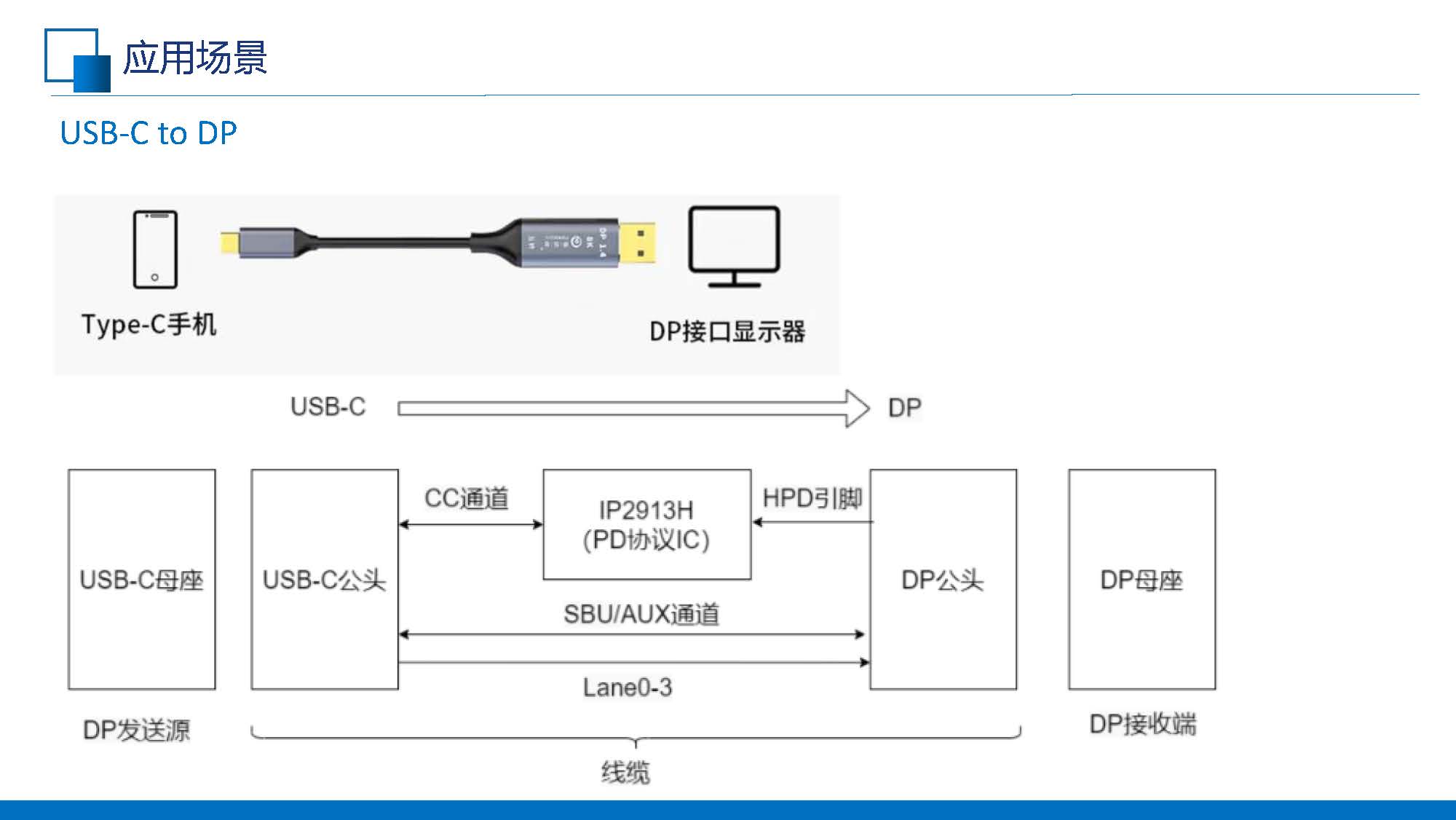

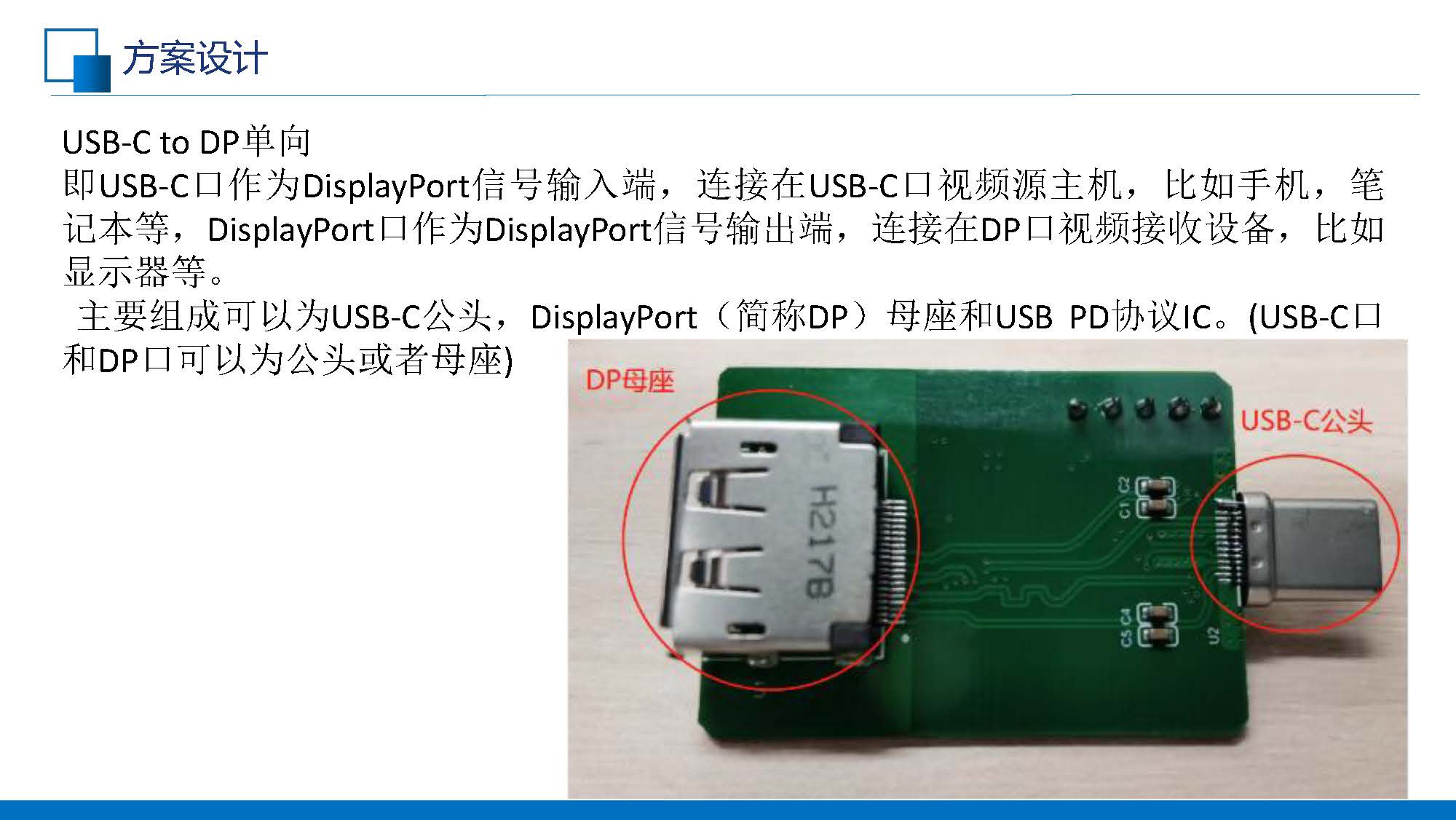

USB-C to DP單向即USB-C口作為DisplayPort信號輸入端，連接在USB-C口視頻源主機，比如手機，筆記本等，DisplayPort口作為DisplayPort信號輸出端，連接在DP口視頻接收設備，比如顯示器等。

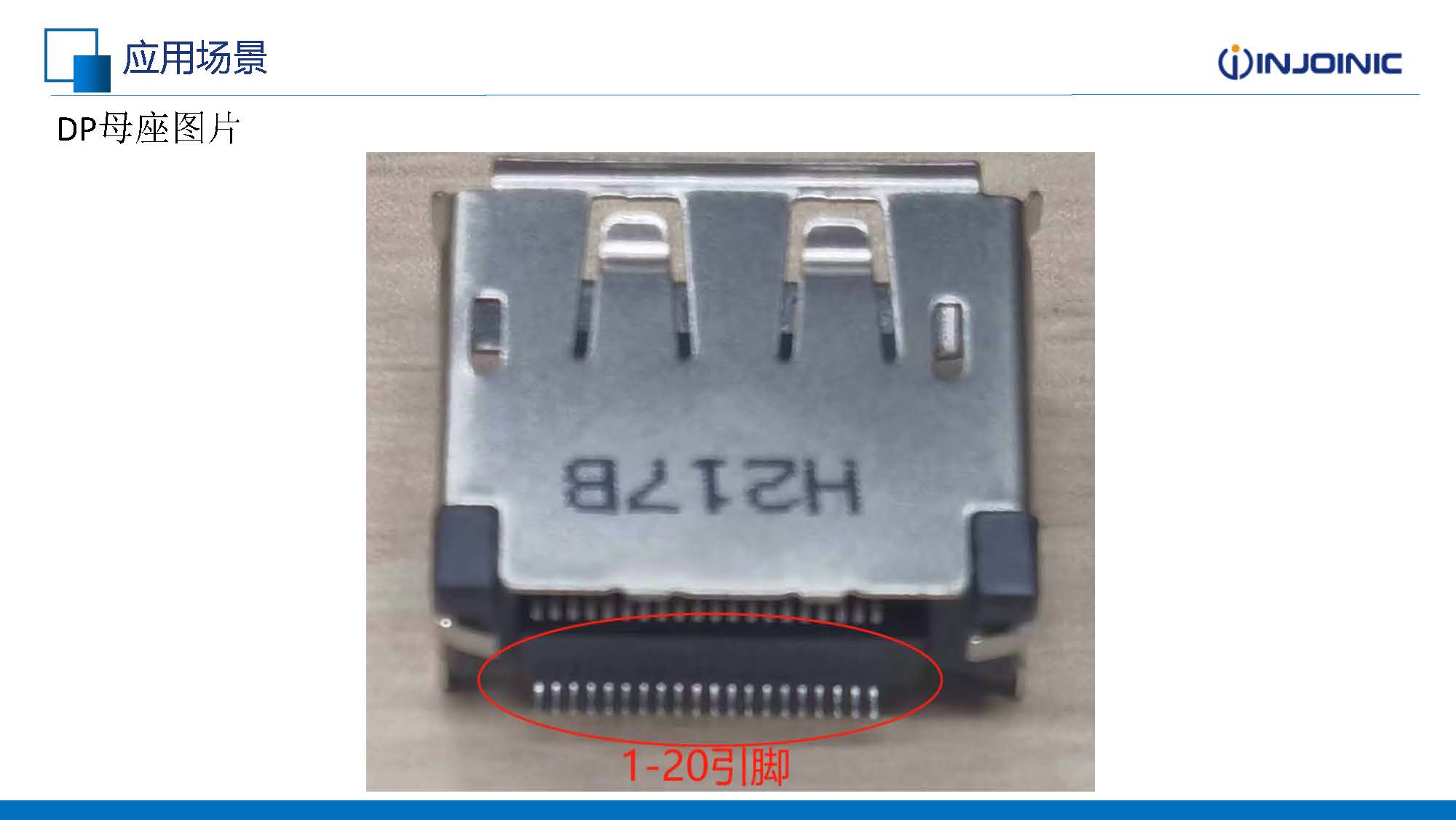

主要組成可以為USB-C公頭，DisplayPort (簡稱DP) 母座和USB PD協議IC。(USB-C和DP口可以為公頭或者母座)。

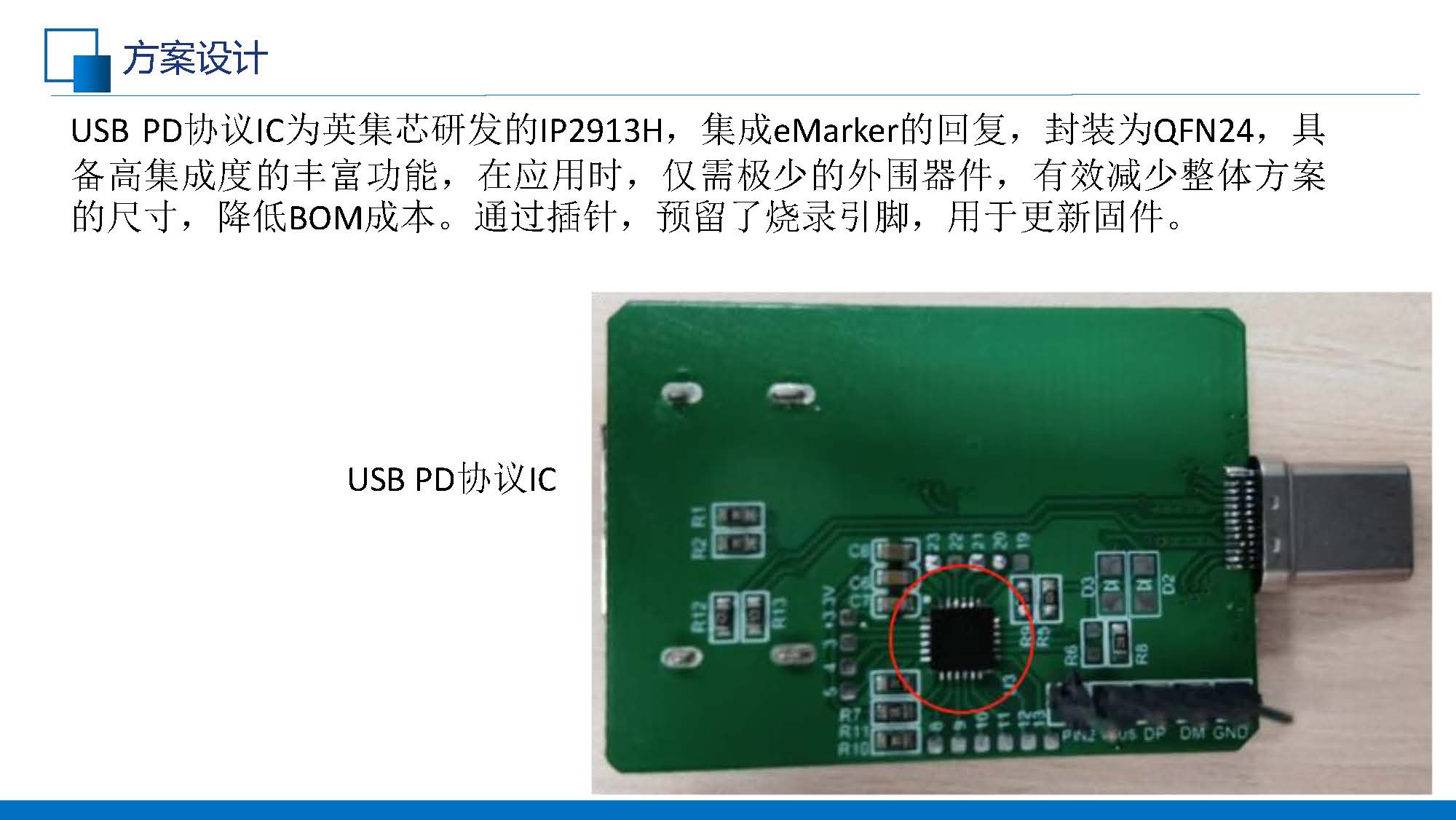

USB PD協議IC為英集芯研發的IP2913H，集成eMarker的回復，封裝為QFN24，具備高集成度的豐富功能，在應用時，僅需極少的外圍器件，有效減少整體方案的尺寸，降低BOM成本。通過插針，預留了燒錄引腳，用于更新固件。

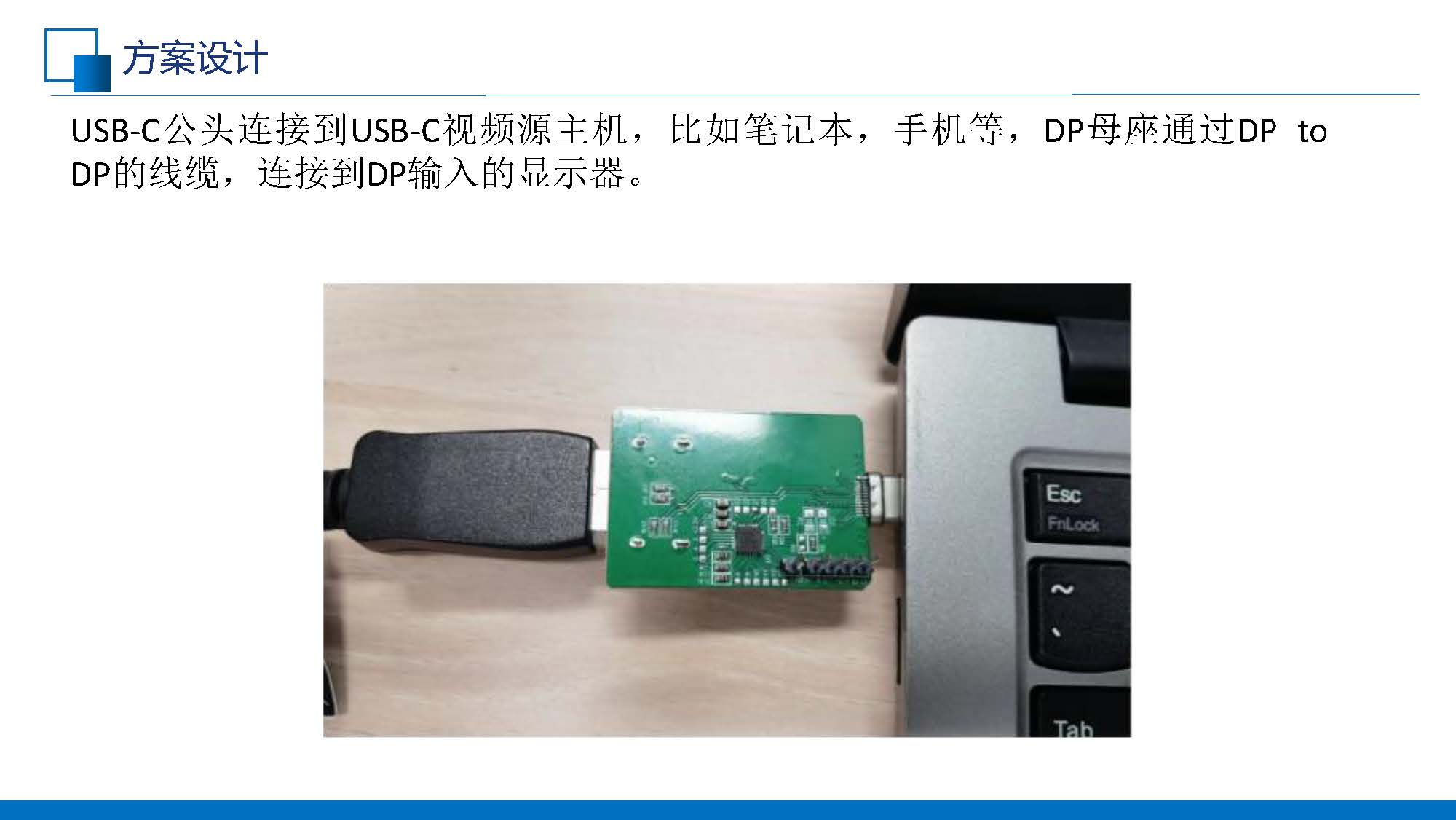

USB-C公頭連接到USB-C視頻源主機，比如筆記本，手機等，DP母座通過DP toDP的線纜，連接到DP輸入的顯示器。

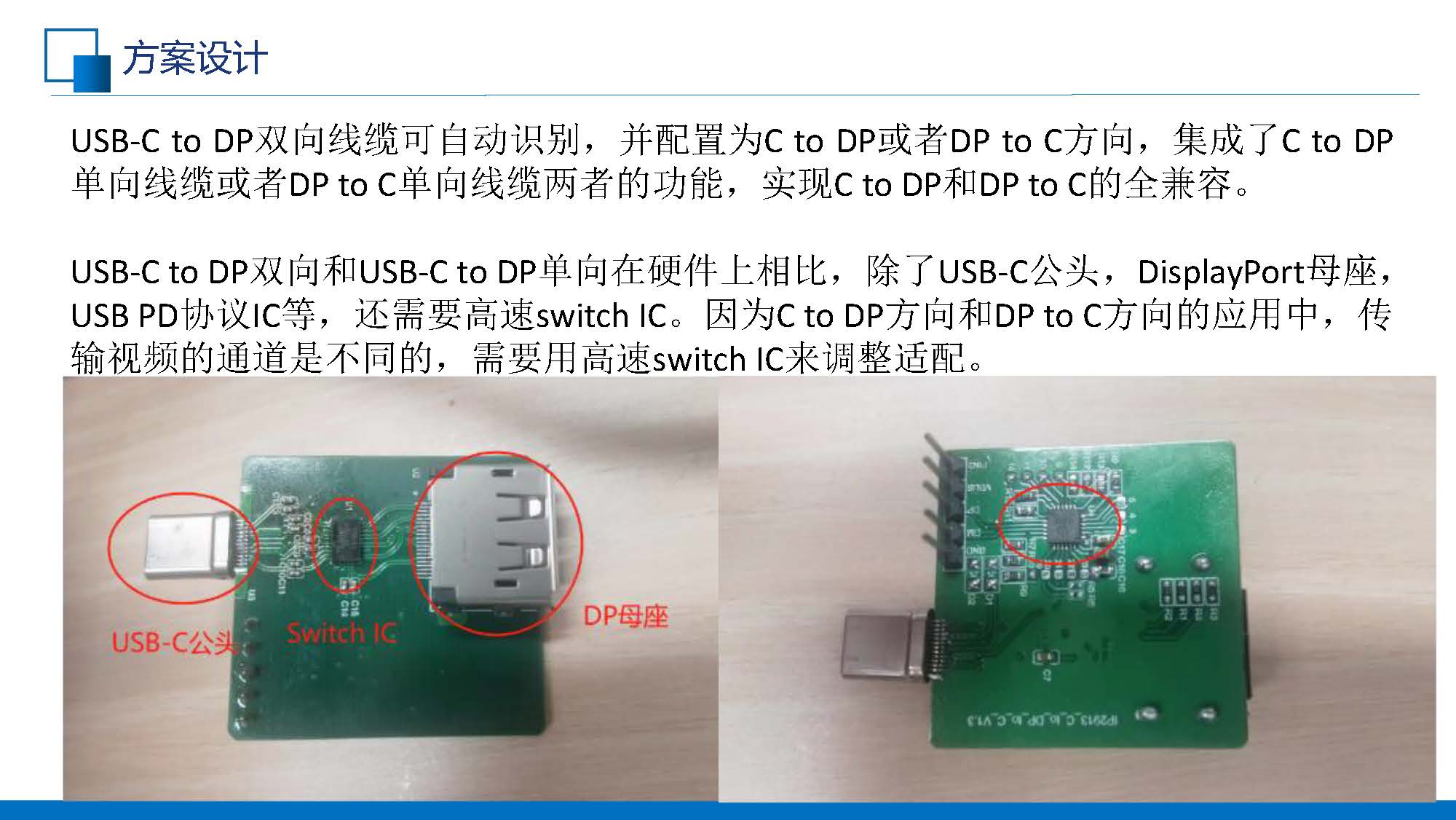

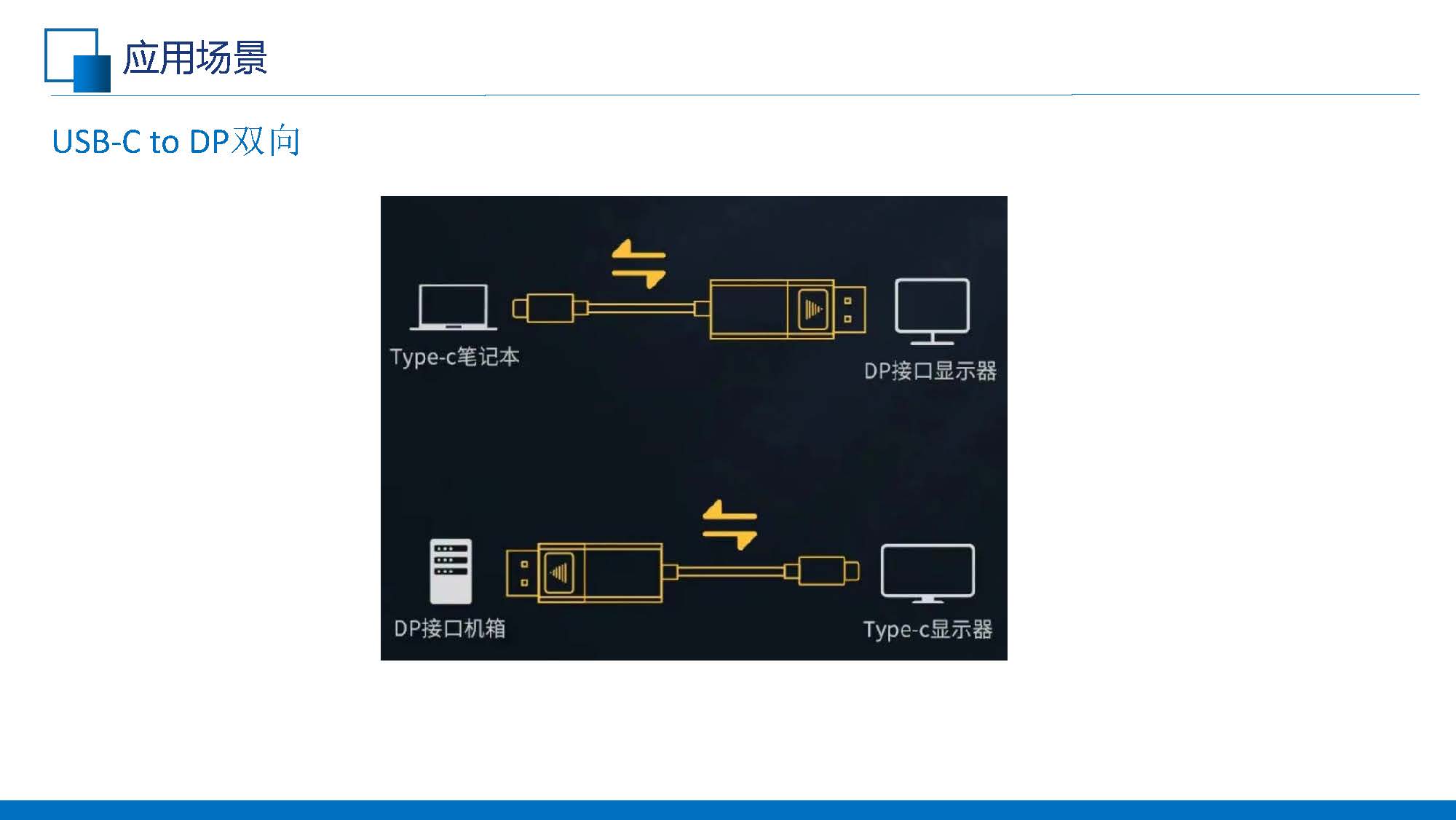

USB-C to DP雙向線纜可自動識別，并配置為C to DP或者DP to c方向，集成了c to DP單向線纜或者DP to c單向線纜兩者的功能，實現C to DP和DP to c的全兼容。
USB-C to DP雙向和USB-C to DP單向在硬件上相比，除了USB-C公頭，DisplayPort母座,USB PD協議IC等，還需要高速switch C。因為C to DP方向和DP to c方向的應用中，傳輸視頻的通道是不同的，需要用高速switch IC來調整適配。
C to DP方向協議芯片IP2913通過CC引腳，完成USB PD的協議溝通，能識別出C口當前連接的是手機或電腦等主機，并適配高速通道。當主機和顯示器連接好后時， IP2913通過PD通信告知主機，主機通過SUB1和SBU2引腳通信，進行顯示器信息的讀取鏈路管理等。顯示器回復這些信息，完成后，主機就可以識別到顯示器，并且輸出DisplayPort信號。顯示器接收DisplayPort信號，并進行顯示。

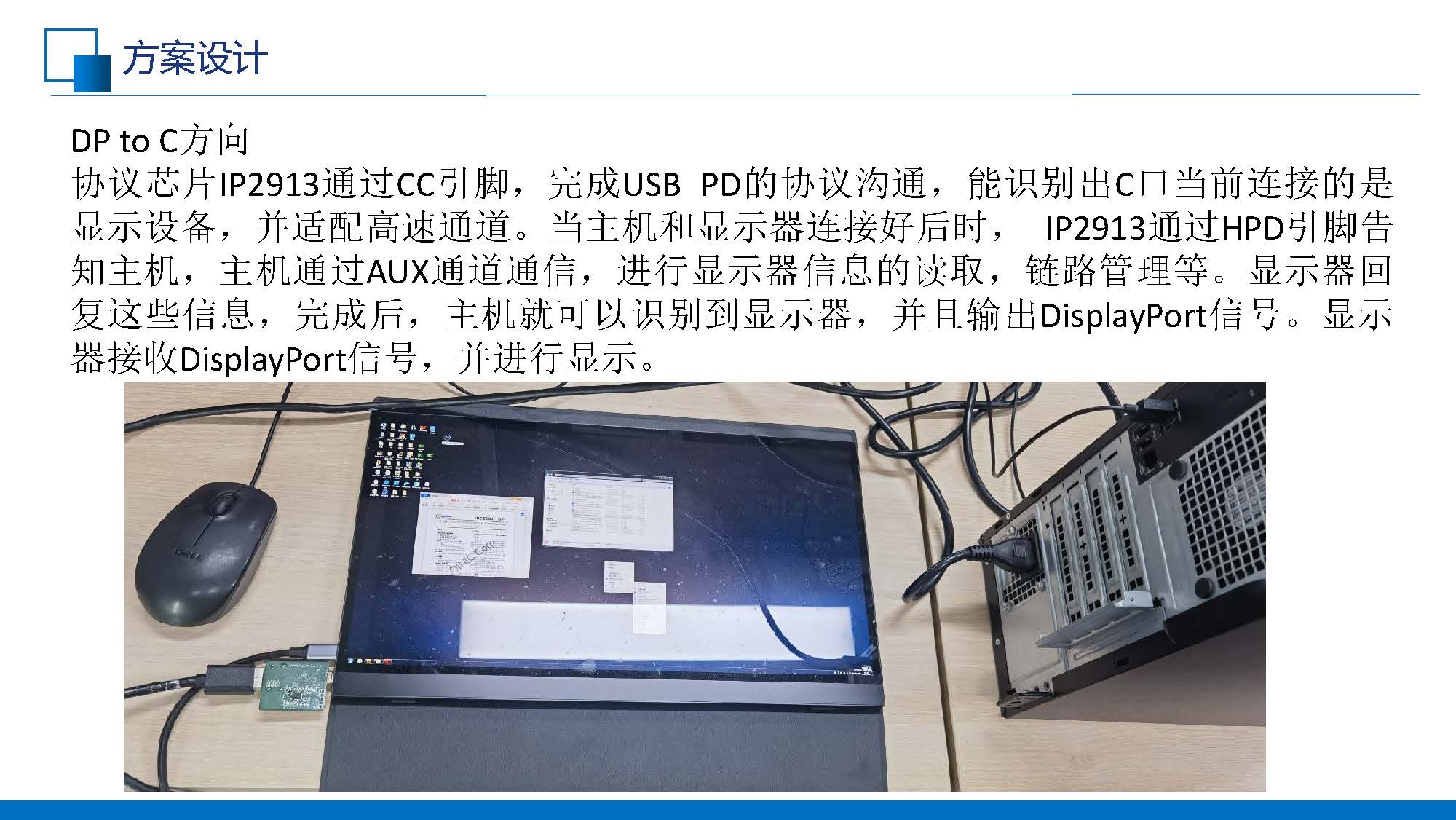

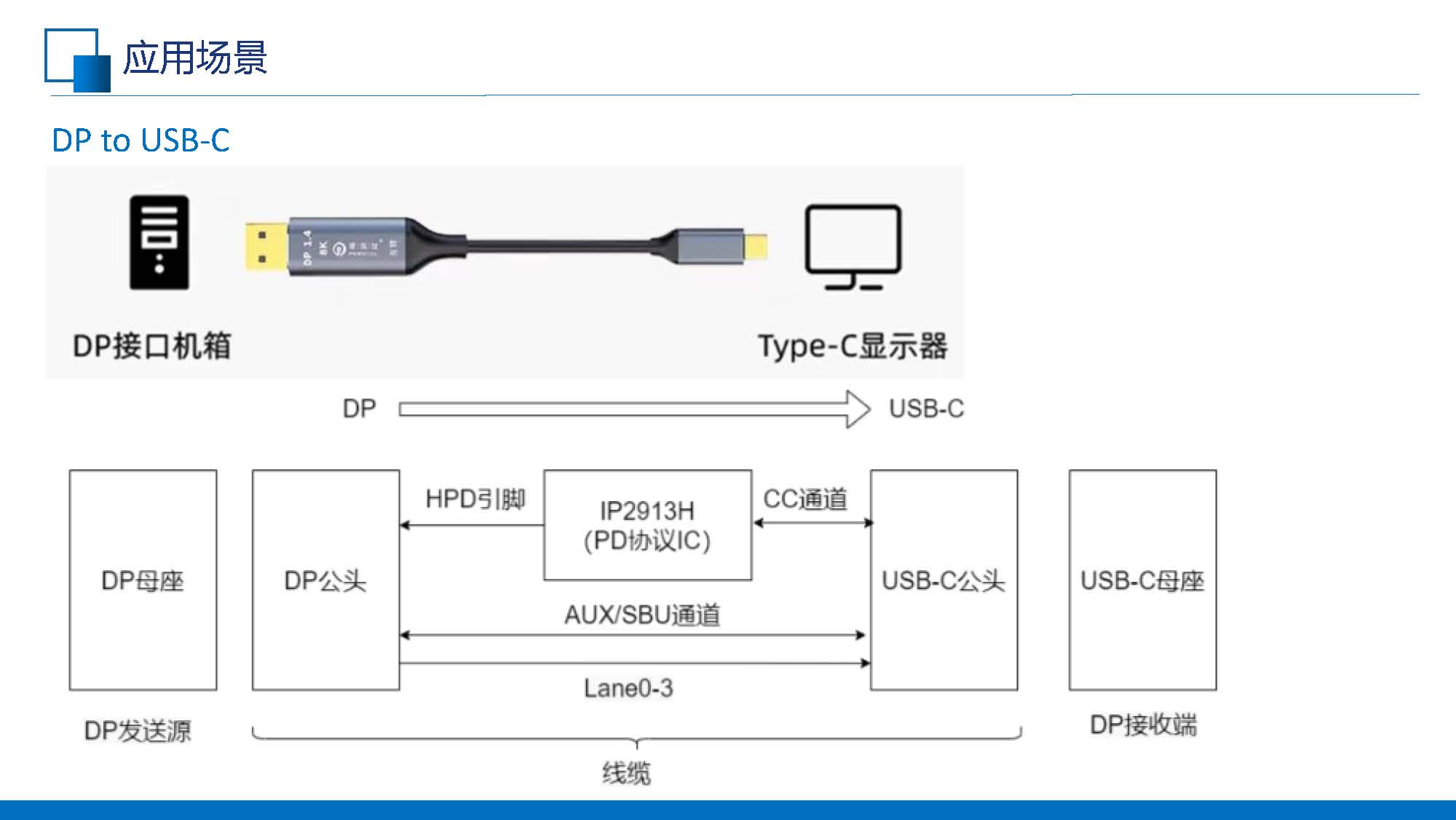

DP to C方向協議芯片IP2913通過CC引腳，完成USB PD的協議溝通，能識別出C口當前連接的是顯示設備，并適配高速通道。當主機和顯示器連接好后時，IP2913通過HPD引腳告知主機，主機通過AUX通道通信，進行顯示器信息的讀取，鏈路管理等。顯示器回復這些信息，完成后，主機就可以識別到顯示器，并且輸出DisplayPort信號。顯示器接收DisplayPort信號，并進行顯示。
