英集芯IP2188_D USBC端口快充協議 IC_聚泉鑫
一、1.特性
支持 12 種 USB 端口快充協議
支持 USB TypeC PD2.0/PD3.0/PPS DFP 協議支持多種充電協議(QC3.0/QC2.0，F(xiàn)CP，SCPAFC，MTK PE+ 2.0/1.1 以及 Apple 2.4A，三星2.0A 和 BC1.2)
支持自動選擇 TypeC PD 或其他快充協議
支持 USB TypeC PD2.0/PD3.0/PPS DFP
CC1，CC2 自動輸出上拉狀態
支持廣播18W 功率的SRC Capability 包
支持廣播 5V,9V12V 電壓的 SRC Capability 包
支持廣播3V~12V PPS 電壓的 SRC Capability
CC 握手成功后，VBUSG 開啟 VBUS 功率路徑
支持 Qc3.0/qc2.0 class A 充電協議
支持 QC3.0 Class A: 3.6V~12V (0.2V/Step.支持 QC2.0 Class A: 5V，9V，12V
支持 MTK PE+ 2.0/1.1 快充協議
PE+ 2.0: 5V~12V (0.5V/Step) 配置PE+ 1.1: 5V，7V，9V，12V 配置
支持華為 FCP 快充
支持華為 SCP 快充支持三星 AFC 快充
支持 Apple 2.4A; DP =2.7V， DM = 2.7V支持三星 2.0A; DP = 1.2V， DM=1.2V支持 BC1.2:DP與 DM 短接
自動檢測 DP，DM 上電壓對應的快充請求，通過調節 FB 精確控制輸出電壓DP,DM,cc1,cc2 過壓保護DPDM 對地弱短路保護工作電壓范圍;3.3V~20V
封裝 SSOP10
2.簡介
IP2188 D 是一款集成 12 種、用于 USB 輸出端口的快充協議 IC，支持 USB 端口充電協議。支持 11種快充協議，包括 USB TypeC PD2.0/PD3.0/PPS DFPHVDCP QC3.0/Qc2.0 (Quick charge) class A，F(xiàn)CF( Hisilicone Fast Charge Protocol), SCP (Super FastCharge),AFC (Samsunge Adaptive Fast Charge),MTK PE+ 2.0/1.1 ( MediaTek Pump Express Plus2.0/1.1)，Apple 2.4A，BC1.2 以及三星 2.0A。
IP2188 D支持自動檢測設備類型和充電協議切換，自動響應快充協議請求。

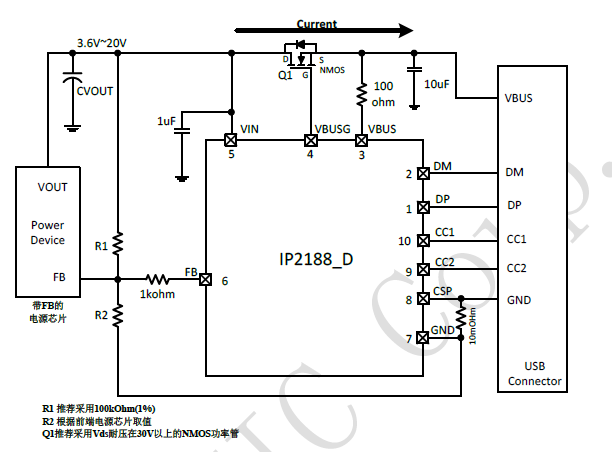

IP2188_D 集成 FB 控制接口，可通過調節 FBSOURCE/SINK 的電流(最小 2uA/step)來精確控制輸出電壓。
3.應用
USB 功率輸出接口、移動電源、車載充電器智慧手機、平板電腦、網絡筆記本、數字相機、藍牙配件所用的電池充電器
英集芯IP2188_D USBC端口快充協議 IC型號規格書：
IP2188_D Datasheet V2.0.pdf
