小體積5V 2.4A六級能效電源充電器方案,是一套采用SP2639F+SP6502F無錫硅動力原裝芯片套料,同步整流充電器方案。
SP2639F+SP6502F 5V 2.4A六級能效電源同步整流充電器方案性能:
(1)輸入電壓:90VAC-265VAC全電壓
(2)輸出功率:12W,5V/2.4A
(3)平均功效:﹥85℅,滿足6級能效標準
(4)待機功耗:﹤75mW,滿足歐盟CoC V5標準
(5)具有輸出過流、輸出過壓、輸出短路、過溫等保護功能
(6)DEMO尺寸:52mm*34mm*20mm
(7)變壓器:EE16W立式骨架,TDK PC40 磁芯

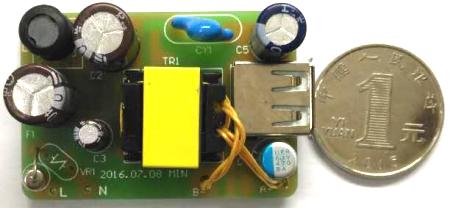

從上圖的參照對比圖可以看出,采用無錫硅動力SP2639F+SP6502F套料的5V 2.4A六級能效電源充電器方案,非常的精致小巧,完全可以滿足小體積充電器的體積要求,非常適合簡約小體積產品的應用。
SP2639F+SP6502F 5V 2.4A六級能效電源充電器方案能滿足安規認證要求:
(1)EMI輻射、傳導滿足EN55022 ClassB的標準要求
(2)流絕緣滿足3.75KV,60s,漏電流小于5mA要求
(3)ESD滿足IEC61000-4-2,接觸8KV/空氣15KV等級要求
(4)EFT滿足IEC61000-4-4:2004,4KV等級要求
(5)Surge滿足IEC61000-4-5:2005,2KV等級要求
