移動電源方案，充電寶常用ic芯片 JW3263_聚泉鑫

2023-10-10 22:32 JW3263 移動電源方案，充電寶常用ic芯片瀏覽次數：（） 移動電源方案

JW3263是我們九月份開始推出的新產品，與其它產品的不同之處在于，移動電源ic芯片的功能更加強大，其中在充電和升壓功能方面我們做了z*的技術調整。
   1、充電功能
      充電功能包含著電流的設定、充電軟啟動功能、動態路徑調整功能、按鍵測試功能等方面的設計。電流的設定是由芯片的SNS引腳和BAT引腳之間的采樣電阻RS來設定，可以精準的控制電流量；充電軟啟動設定是為了控制電流進入恒流狀態后，電流增大，避免瞬間大電流沖擊引起其它問題；動態路徑調整功能的作用，可以保證USB端負載的優先供電，當充電過程中，輸出USB同時帶有負載，會控制系統給電池充電同時供電給負載；按鍵測試功能的設定，是為了當移動電源充電時，短按按鍵，芯片會控制關閉充電，檢測是否有便攜設備按在USB口，如果有則優先對其供電，如果沒有，經過16S后恢復充電。
2、升壓功能
     升壓功能是最重要的一個模塊，它的性能主要體現在充放電保護功能方面。具有同步升壓功能，可將單節鋰電池2.9V 到4.2V 之間的電壓升壓到5V 輸出，給負載供電。
3、電量顯示功能
     可以恒流驅動4 路LED 燈，每路電流為2.5mA，以LED 燈的亮滅變化表示電池電量。
4、手機亮起功能
    長按按鍵可以控制WLED 引腳切換高低電平，驅動外部MOS 點亮手或關閉電筒。如果不需要此功能，也可
將WLED 腳接地屏蔽此功能。

移動電源方案，充電寶常用ic芯片 JW3263

5、待機功能
當一個燈以4Hz 頻率開始閃爍時，表示系統內部電池電量不足（即電池電壓已經低于2.9V），需要充
電，這時升壓系統已經關閉，LED 燈閃爍4 秒鐘后，系統進入待機狀態。

6、不充電功能

在無電源的情況下，短按按鍵，啟動5V 升壓系統給負載供電，同時LED 燈顯示當前電量，維持時間約
為8 秒鐘，之后LED 燈自動關閉，如果在8 秒。

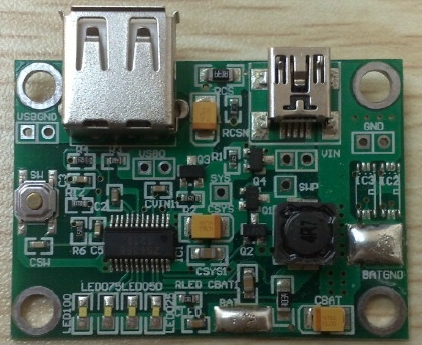

移動電源方案DEMO測試板圖：
