65W氮化鎵方案,英諾賽科INN650D02搭配JW1515H控制器
由于采用氮化鎵方案設計的充電器具有體積小、發熱量小、充電效率高、充電時間縮短等優點，越來越受消費者的追捧，電源芯片廠家亦是不斷推出各類氮化鎵充電器方案，例如，聚泉鑫近期推出一款65W氮化鎵方案，采用英諾賽科INN650D02搭配JW1515H反激氮化鎵控制器設計。
（一）聚泉鑫65W氮化鎵方案，主電路開關管采用英諾賽科INN650D02，這是一顆耐壓650V，200mΩ的氮化鎵開關管。
英諾賽科INN650D02開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。
英諾賽科INN650D02開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

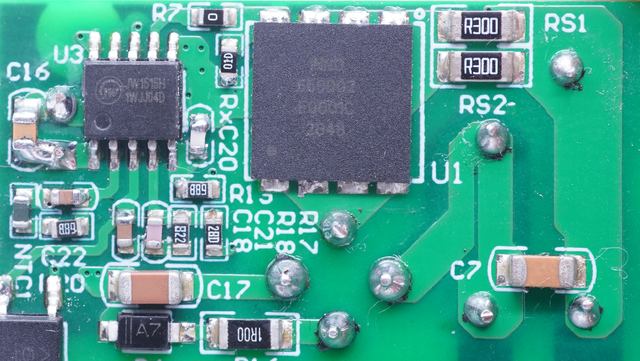

（二）聚泉鑫65W氮化鎵方案的JW1515H芯片，內置氮化鎵驅動器可直接驅動英諾賽科INN650D02氮化鎵器件，無需外置驅動元件。
JW1515H采用SSOP-10封裝，支持最高260KHz開關頻率，支持多模式運行，在重載下進入QR模式，在輕載下進入Burst模式，確保全功率段的系統高效率。具有可選且可調的OCP和OPP功能，設計靈活，滿足不同的PD和QC應用。同時JW1515H具有極低的待機功耗，支持逐周期電流限制，提供多達十余項完善的保護功能。
（三）英諾賽科INN650D02搭配JW1515H反激氮化鎵控制器設計的聚泉鑫65W氮化鎵方案，針對USB PD應用進行多項優化：
（1）具有外圍元件精簡
（2）保護全面完善
（3）芯片供電范圍寬等特點
（4）非常適合用于單口寬電壓輸出，極具成本優勢。
