ACDC充電器硅動力SP2689F+SP6503芯片5V3A電源模塊

2023-04-11 15:28      SP2689F+SP6503芯片5V3A電源模塊   ACDC充電器硅動力    瀏覽次數:()

聚泉鑫科技推出一款基于硅動力SP2689F+SP6503芯片設計的5V3A電源模塊,適用于AC-DC充電器產品的方案。

其主要特性:
1、 輸入電壓范圍90VAC~264VAC,輸出5VDC/3A
2、 輸出zd紋波100mV 以內
3、 輸出電壓精度±5%以內
4、 輸出恒流精度±5%以內
5、 具有輸出過流/過壓保護、短路保護、過溫保護等功能
6、 符合“DOE&COC”能效標準
7、 通過EN55022 ClassB 的EMI 測試標準

基于SP2689F+SP6503芯片設計的5V3A電源模塊用于ACDC充電器方案

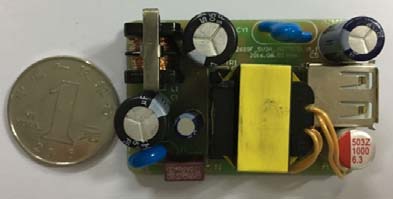

基于硅動力SP2689F+SP6503芯片設計的5V3A電源模塊與1元硬幣大小對照?qǐng)D片(PCBA背面)

基于硅動力SP2689F+SP6503芯片設計的5V3A電源模塊PCBA正面

基于硅動力SP2689F+SP6503芯片設計的5V3A電源模塊與1元硬幣大小對照?qǐng)D片(PCBA正面)

基于硅動力SP2689F+SP6503芯片設計的5V3A電源模塊對應的變壓器設計:

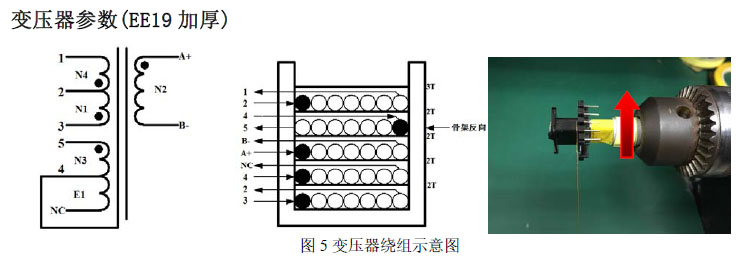

基于硅動力SP2689F+SP6503芯片設計的5V3A電源模塊變壓器繞組示意圖

備注:
1 骨架EE19 立式加厚,PIN5+5,槽寬8.7mm。磁芯PC40 Ae=46.7mm^2。
2 繞制時,骨架PIN1-5 朝機臺,順時針繞制。
3 繞制完成后去除2、6、7、8、9、10 腳。
4 變壓器最外層用18mm 黃色膠紙橫包3 層。
5 變壓器浸凡立水或絕緣漆。

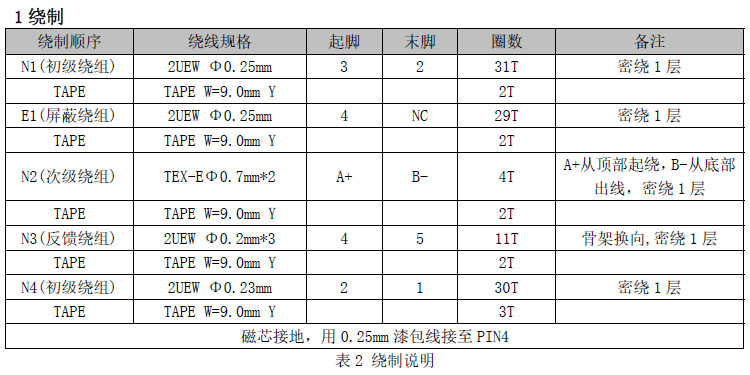

ACDC充電器5V3A變壓器繞制說明
