AC-DC恒流/恒壓控制電源管理芯片JQ9416A-SOP7

2023-04-11 15:12      AC-DC恒流/恒壓控制電源管理芯片   JQ9416A-SOP7    瀏覽次數:()

產品描述

JQ9416A是一款高性能恒流、恒壓的原邊反饋控制器,適用于各種低功耗AC/DC充電器和適配器應用場合。該控制器采用原邊反饋控制機制,無需光耦和TL431即可以實現高精度的電壓輸出。

 AC-DC恒流/恒壓控制

在恒流控制模式中,可以通過改變與CS管腳連接的Rcs電阻阻值來調節輸出電流大小。在恒壓控制模式下,JQ9416A使用了多種工作模式以得到高轉換效率和小的音頻異響。JQ9416A內置輸出線損補償,并可以通過修改反饋電阻阻值調整補償比例,以達到適應各種不同輸出導線線損要求,可以有效的補償輸出電流在輸出線上引起的線損壓降。在恒流模式和重負載下JQ9416A工作于PFM,而在輕載和中度負載下同時減小Ipeak和工作頻率,以優化轉換效率,避免音頻異響。



JQ9416A具有多重的保護功能,包括輸出開路、短路保護,VCC過壓保護,過溫保護等。



主要特點

完備的準諧振工作機制,提高系統效率;

超低待機功耗,滿足六級能效要求,75mW;

恒流、恒壓精度高;

內置高可靠性功率三極管;

內置可調輸出線損補償電路;

輸出開路、短路保護、過溫保護、VCC電壓鉗位保護;

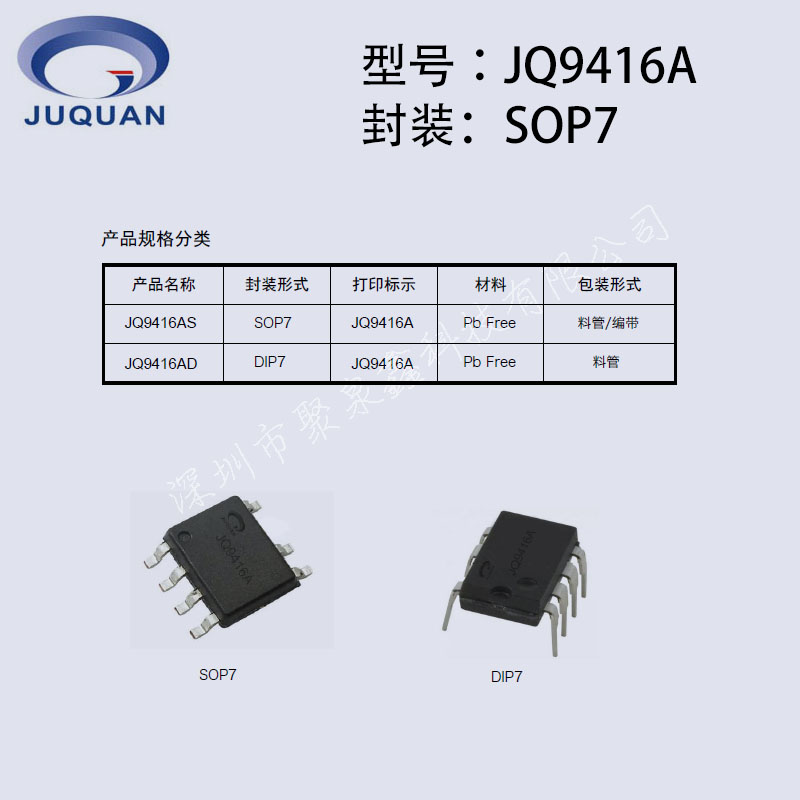

采用SOP7/DIP7封裝;

 電源管理芯片

應用領域

手機、MP3/MP4、PDAIPAD、無繩電話以及其他移動便攜式設備的適配器;

LED驅動電源;PC、TV、黑/白家電等設備使用的輔助電源;

線性電源以及傳統RCC開關電源的整體替代升級;

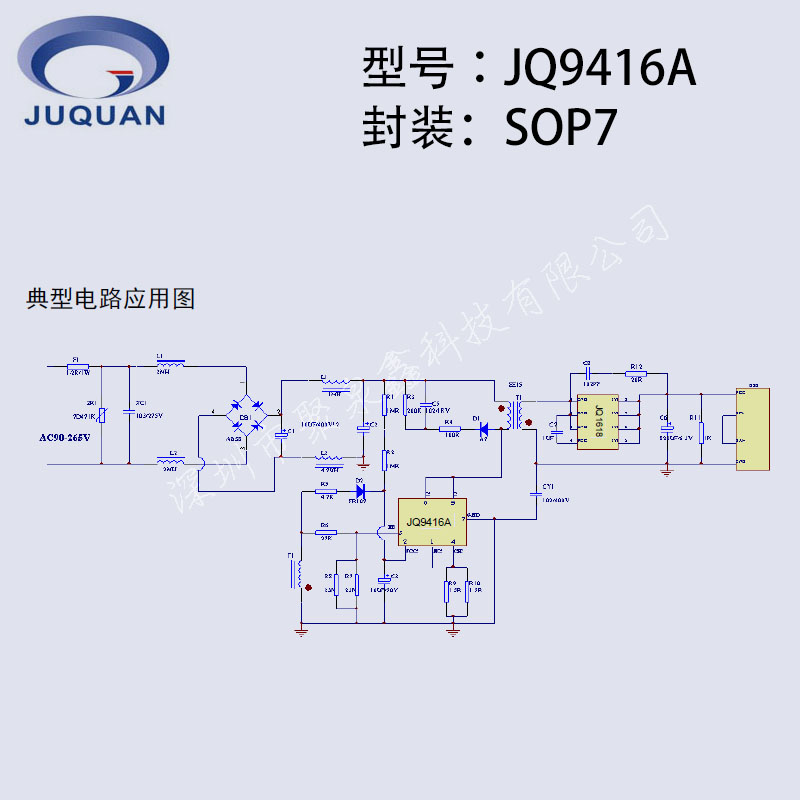

JQ9416A-SOP7電路原理圖
