qc3.0快充18w方案IP5358支持的各種快充協議分析報告
2023-04-01 14:19 qc3.0快充18w方案IP5358 支持的各種快充協議分析報告 瀏覽次數：（）
移動電源方案
英集芯
qc3.0快充18w方案IP5358是一款集成QC2.0 / QC3.0/SCP/VOOC輸出快充協議、FCP/AFC/SFCP輸入輸出快充協議、MTK PE+1.1&2.0輸出快充協議、USB C/PD2.0/PD3.0輸入輸出協議、USB C PD3.0 PPS輸出協議、兼容BC1.2/蘋果/三星手機、同步升/降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案。
IP5358支持多種規格的快充形式：QC2.0/QC3.0、FCP、AFC、SFCP、SCP、VOOC、MTK、 Apple、Samsung。
（一）qc3.0快充18w方案IP5358給移動電源充電時，支持的快充協議詳情說明：
（1）給移動電源充電不支持QC2.0、QC30、MTK功能，不支持外置快充協議IC。
（2）給移動電源充電可支持FCP、AFC、SFCP快充輸入，由于FCP、AFC、SFCP是通過DP/DM 進行快充握手請求的，所以當增加了其他快充協議IC時，無法再支持FCP、AFC、SFCP快充。
（二）移動電源給手機充電時，支持的快充協議詳情說明：
進入放電模式之后，自動檢測 DP、DM 引腳上的快充時序，智能識別手機類型，可支持QC2.0/QC3.0、FCP、AFC、SFCP、SCP、VOOC、MTK協議的手機，以及蘋果手機2.4A模式、三星手機2A模式、BC1.2普通Android手機1A模式。
（1）支持蘋果手機時：DP=DM=2.7V
（2）支持三星手機時：DP=DM=1.2V
（3）支持BC1.2 時：DP與DM短接
（4）在BC1.2模式下，當檢測到DP電壓大于0.325V且小于2V持續1.25s時，初判為有快充請求，這時將會斷開DP與DM之間的短接通路，同時在DM下拉20k到地，如果持續2ms 滿足DP電壓大于0.325V且小于2V、DM電壓小于0.325V，則認為快充連接成功，之后就可以按照QC2.0/QC3.0需求輸出請求的電壓。
任何時候當DP電壓小于0.325V，則強制退出快充模式，輸出電壓立即回到默認5V。

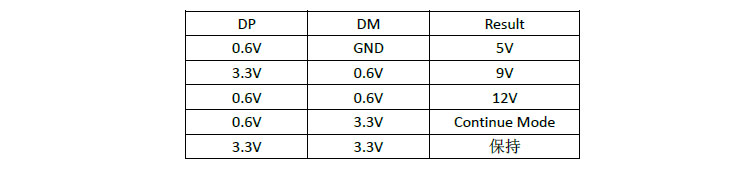

（三）qc3.0快充18w方案IP5358芯片的QC2.0/QC3.0輸出電壓請求規則：
Continue Mode即是QC3.0特有的工作模式，在該模式下，輸出電壓可以按照QC3.0的協議要求，按照0.2V的step進行精細的電壓調節。

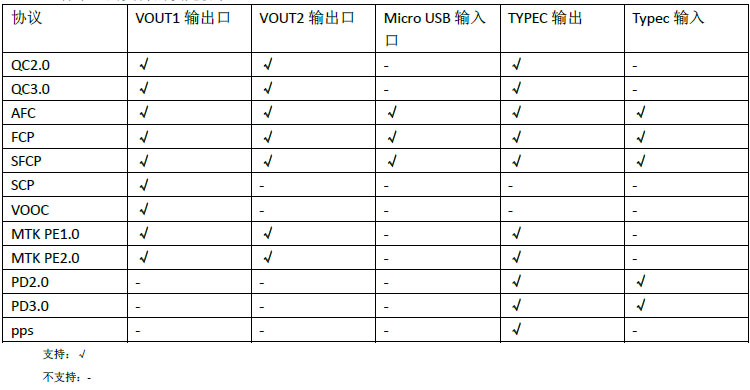

IP5358各個口的支持的快充協議
