英集芯IP5568移動電源無線充方案芯片_聚泉鑫

2023-03-31 15:36      移動電源無線充方案芯片   英集芯IP5568    瀏覽次數：（） 移動電源方案 英集芯
英集芯IP5568是一款集移動電源無線充TXRX帶LED數碼管顯示一體化方案芯片

一、概述：

    英集芯IP5568是一款集成無線充TX/RX、QC2.0/QC3.0/SCP/VOOC輸出快充協議、FCP/AFC/SFCP輸入輸出快充協議、MTK PE+ 1.1&2.0輸出快充協議、USBC/PD2.0/PD3.0輸入輸出協議、USB C PD3.0 PPS輸出協議、兼容BC1.2/蘋果/三星手機、同步升/降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案?？赏瑫r(shí)支持USB Ax2，USB B，USB C四個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V。IP5568支持無線充和USB口同時使用。

    IP5568的高集成度與豐富功能，只需一個電感實現降壓與升壓功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

    英集芯IP5568支持1/2/4顆LED電量顯示，支持88、188等各種數碼管電量顯示；支持照明功能；支持按鍵。

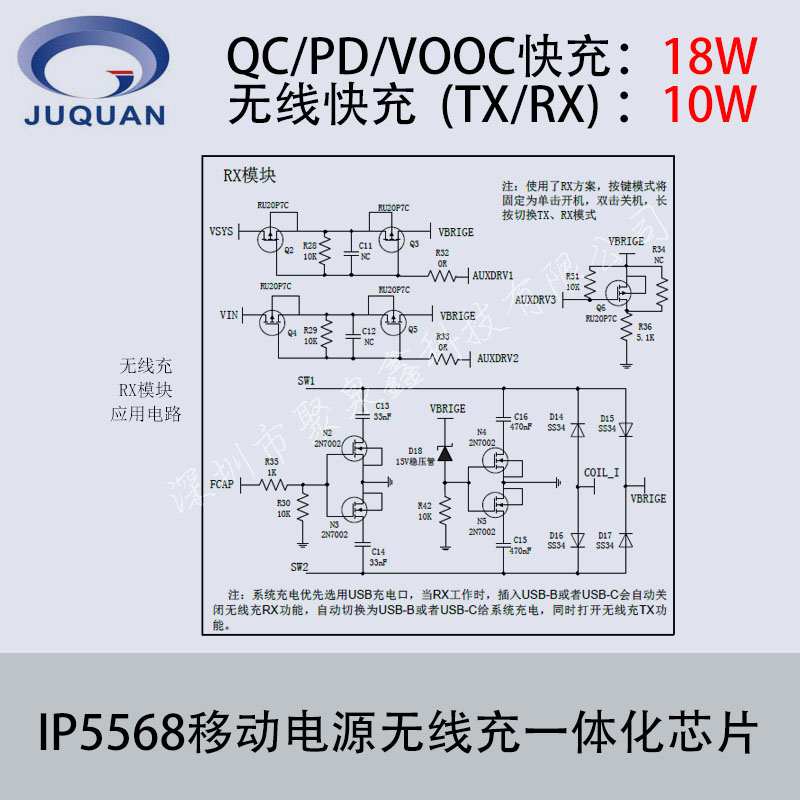

無線充方案芯片

一、特性：

（一）同時支持多個 USB 口+無線充

（1）2個USB A口輸出，1個USB B口輸入

（2）1個USB C口輸入/輸出，一個無線充TX/RX



（二）5W/10W無線充發射、接收單元

（1）兼容WPC v1.2.4協議，支持5w/7.5w/10w無線充發射規格

    （2）支持無線充5w/10w接收規格

    （3）集成MOS全橋驅動，集成內部電壓/電流解調

    （4）支持FOD異物檢測功能

    （5）支持無線發射、有線輸出或輸入同時工作

（6）支持單線圈、雙線圈和三線圈



（三）快充規格

（1）任意一個口都支持快充

（2）集成QC2.0/QC3.0輸出快充協議

（3）集成FCP輸入/輸出快充協議

（4）集成AFC輸入/輸出快充協議

（5）集成SFCP輸入/輸出快充協議

（6）集成SCP輸出快充協議

（7）集成VOOC輸出快充協議

（8）集成MTK PE+ 1.1&2.0輸出快充協議

    （9）集成USB C DRP協議，支持輸入輸出快充

（10）兼容BC1.2、蘋果、三星手機快充



（四）集成USB Power Delivery（PD2.0/PD3.0）協議

（1）支持PD2.0雙向輸入/輸出協議

（2）支持PD3.0輸入/輸出，PPS輸出協議

（3）支持5V，9V，12V電壓檔位輸入輸出

（4）PPS支持5~11V，20mV/step輸出電壓檔位

（5）集成硬件的雙向標記編解碼（BMC）協議

（6）集成物理層協議（PHY）

（7）集成硬件CRC、支持Hard Reset



（五）充電規格

（1）電池端充電電流最高可達5.0A

（2）自適應充電電流調節

（3）支持4.20V、4.3V、4.35V、4.40V電池



（六）放電規格

（1）輸出電流能力：

（2）5V：3.1A  ； 9V：2.0A  ； 12V：1.5A

（3）同步開關放電5V 2A效率達95%以上

（4）支持線補


IP5568支持邊充邊放功能：

    當同時插著充電電源和用電設備時，會自動進入邊充邊放模式。在該模式下，芯片會自動關閉內部快充輸入請求，在VSYS電壓只有5V的情況下，開啟放電路徑給用電設備供電；如果VSYS電壓大于5.8V，為了安全考慮，不會開啟放電路徑。為保證用電設備的正常充電，IP5568會將充電欠壓環路提高到4.9V以上，以保證優先給用電設備供電。
