JQ3215半導體芯片15W無線充電方案優勢
2023-03-03 16:19 15W無線充電方案優勢 產品型號：JQ3215 瀏覽次數：（）
無線充方案
蘋果iphone在無線充電領域選擇了Qi標準，這讓無線充電的標準之爭暫時告一段落。隨之而來的關注焦點將會是大功率15W無線充電方案普及的問題！
意法半導體（STMicroelectronics）是一家積極跟進無線充電動向的公司。因應Qi標準的更迭，ST推出了支持EPP規范的15W發射端控制器STWBC-EP，該控制器的待機功耗僅16mW，端到端的效率能夠達到80%，此外位置檢測、FOD、Q因數測量的功能也一應俱全。
STWBC-EP集成有一個DC/DC升壓轉換器和控制器，以及Qi充電算法固件，開發者無需在設計中集成軟件和使用額外微控制器，即可完成方案設計。
DC/DC轉換器和控制器協同產生輸出功率和控制信號，傳送到外部半橋功率級，用于驅動充電發射電路天線。該架構讓設計人員能夠靈活地優化外部半橋及相關柵極驅動器，支持5~12V的電源電壓，確保兼容USB快充。

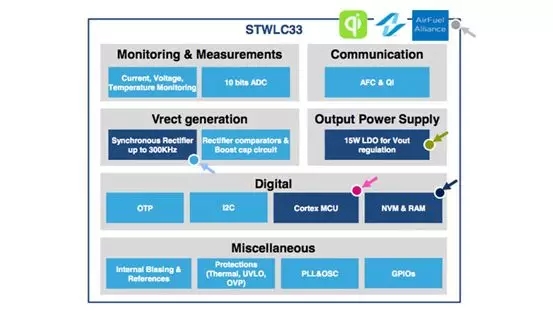

在接收端，ST的方案是基于15W接收控制器芯片STWLC33。這款電磁感應式無線充電接收器可以同時支持Qi 1.2和AirFuel感應式無線充電兩種協議，而且可以根據需要將自己的“角色”由接收器切換為發射器模式，為其他設備供電。該芯片還集成了高效率同步整流器、低壓差線性穩壓器以及輸入電壓調節環路，可實現的系統總效率高達80%
總之，15W的無線“快充”時代已經來臨，此時備足糧草、積極應戰已經是想要淘金無線充電市場的玩兒家必然的選擇。
如需詳細了解ST大功率15w無線充電方案，或者想要測試demo的朋友，請聯系ST指定分銷廠商聚泉鑫科技0755-23115658
